CLLT03 - 10HX型微机路灯控制仪(中文显示)

浏览:844次

简介:

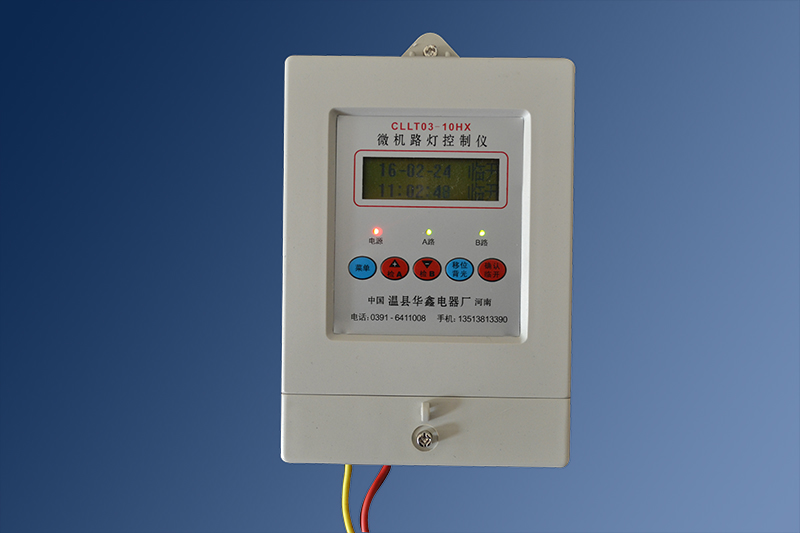

  CLLT03-10HX型微机路灯控制仪,以高性能CPU为微机核心,以高精度时间集成芯片为计时元件,以低功耗汉显中文字库液晶模块为显示器,程序以菜单操作方式,具有调整简单、易懂、方便用户等特点。微机内储存有根据紫金山天文台提供的全国各地日出日落标准时刻计算表,用户根据自己所需设定本地区经纬度后,微机可自行运算出每天的最佳开关灯时间,达到及时的开启和关闭所控制的电器设备。该仪器具有走时准确、控制灵敏、抗干扰能力强、安装方便、免于维护、能耗低等显著特点。是光敏型和定时控制器的升级换代产品。广泛适用于城市、乡村、工矿、学校、企事业单位的路灯、广告灯等电器的自动控制。达到既节省人力,又节省能源的目的,是您理想的智能控制设备。
目录:
1、技术参数
2、安装方法
3、使用方法
4、故障解除
安全指导:
  □该控制仪第一次投入使用前需设定本地区经纬度及延时。
□控制仪应放置在通风干燥无爆炸介质处,避免阳光直射。
□受控负载应加装5~10A熔断器,以防损坏内部角点及发生意外。
□除了在本指南中说明之外,不要试图自己打开修理,损坏内部元件。
请阅读本指南,正确使用我厂产品,并保留以备咨询。
一、技术参数
1、具有百年日历功能。
2、掉电走时10年(累计),掉电后微机内程序正常运行,以保存所设定数据不变。
3、走时误差5~10秒/月(0℃~40℃)。
4、电源220VAC±10%    50HZ。
5、功耗≤3W。
6、触点容量 10A/220VAC(当负载大于1000W时,可加装交流接触器等扩展功率)。
7、体积165×110×60mm。
8、重量0.8kg。
9、工作环境温度-20℃~55℃。
10、经纬度范围(中国境内)。
二、安装方法

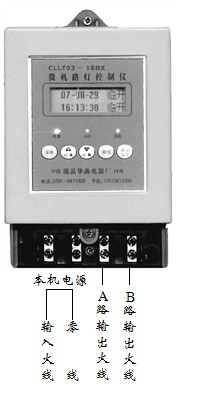

1、接线方法:(下图所示)


端子1、2为电源端子(220VAC/50HZ),其中端子1为输入火线(加装5~10A熔断器),端子2为零线,端子3为A路输出火线,端子4为B路输出火线。
如受控负载线圈为220VAC,一端接A路或B路输出火线(加装5~10A熔断器),另一端与零线连接即可。
如受控负载线圈为380VAC,一端接A路或B路输出火线(加装5~10A熔断器),另一端与另一相火线连接即可。
2、固定方法(下图所示)


控制仪应安装在控制箱内,不宜户外安装,以免雨水渗入,造成控制仪的损坏。
三、使用方法:
1、工作状态
该控制仪上电后进行自检,在检测状态时显示我单位名称及业务手机号码(见图1)。自检结束后,第一行显示年月日,第二行显示时分秒,右边第一行显示A路当前工作状态,第二行显示B路当前工作状态(见图2)。即微机已进入工作状态当中。


2、时间(设定当前年、月、日、时、分、秒)
①菜单(时间闪动)→②确认(输入年月日)→③如年、月、日正确按“确认”键进入下一步调整,若不正确用“+”“-”键或“移位”键分别将年、月、日调整至正确值→④确认(输入时分秒)→⑤如时、分、秒正确按“确认”键完成对时间的调整,若不正确用“+”“-”键或“移位”键分别将时、分、秒调整至正确值→⑥确认(时间设定完毕)完成对时间的调整。
3、参数(工作地区经纬度及延时设定)
①菜单→②移位(参数闪动)→③确认(输入所在地区经度)→④用“+”“-”键将本地区经度调整至正确值→⑤确认(输入所在地区纬度)→⑥用“+”“-”键将本地区纬度调整至正确值→⑦确认(A路开灯时间调整第二行XX:XX为计算机计算出的当天的日落时间,用“+”键可在0~50分钟内任意调整日落后多少分开灯。如加15分,即日落后15分钟为当天的开灯时间,且今后每天开灯时间都是日落后15分钟,根据各个城市对开灯迟早的要求不同,自行调整)。→⑧确认(A路黎明关灯调整,第二行XX:XX为计算机计算出的当天的日出时间,用“-”键可在0~50分钟任意调整日出前多少分关灯,如减30分即日出前30分钟为当天的关灯时间,且今后全夜灯都是每天日出前30分钟关灯),用同样方法依次按确认键完成对B路的开灯延时和关灯提前进行调整,完成调整后按确认键显示(参数设定完毕)。
注   当参数设置完成后,A、B两路为全夜灯状态 。如果对开关灯时间不满意 ,请重新对参数进行设置,只有当参数设置完成后,才能进行下一步,即对A路和B路的工作方式设定。因为当设置参数时无论调整了参数中的任意一项,微机将会重新计算,此时A路和B路都将返回全夜灯状态。
4、工作方式设定(以A路为例)
(1)半夜灯
参数设置完成后,A、B两路开关灯方式已为全夜灯状态,即开灯时间已定,若选择半夜灯,只需对半夜关灯时间设定。
①菜单→②用“移位”键移至(A路闪动)→③确认(A路模式全夜灯)→④用移位键移至(A路模式半夜灯)→⑤确认半夜灯→⑥用“+”“-”键和移位键分别将半夜关灯时间调整至所需值→⑦确认(A路设定完毕)完成对半夜灯的调整。
(2)两段
参数设置完成后,A、B两路开关灯方式已为全夜灯状态,即下午开灯和黎明关灯时间已定,因此在设置两段模式时只需设定第一次关灯时间和第二次开灯时间。
①菜单→②用移位键移至(A路闪动)→③确认(A路模式全夜灯)→④用移位键移至(A路模式两段)⑤确认两段→⑥用“+”“-”键和移位键分别将两段的第一次关灯时间调整至所需值→⑦确认,用“+”“-”键和移位键分别将第二次开灯时间调整至所需值→⑧确认(A路设定完毕)完成对两段开关灯的调整。
(3)延时
延时灯即每天亮几个小时,本机设定原始数据每天最少亮2个小时,即每天开灯后亮2个小时关灯,最大可设定8个小时,即每天开灯后亮8个小时关灯,在2~8小时内任意设定,设定方法如下:
①菜单→②用移位键移至(A路闪动)→③确认(A路模式全夜灯)→④用移位键移至(A路模式延时)→⑤确认,用“+”“-”键将每天开X小时关灯调整至所需值移位→⑥确认(A路设定完毕)完成对延时关灯的调整。
以上几种工作方式B路的设置与A路完全相同,只需在按“菜单”键后移位到B路确认即可对B路进行工作方式设定。
5、检查
时间、参数、A路、B路所有数据设置完毕后,按“检A”键可检查A路开关灯方式是否正确,按“检B”键可检查B路开关灯方式是否正确,如不正确重新设置。
6、临时开关
(1)当需要临时开关灯时(如路灯检修)按“临开”键即合闸送电,再按一下将拉闸断电。
(2)在临时合闸状态下控制仪将正常判断开关灯时间,如路灯检修后已经接近开灯时间,无需再按“临开”,微机将正常地开启和关闭路灯。
(3)临开功能为双路同时开、关。
四、故障解除
  1、控制仪不工作窗口无显示。
请检查1、2端子之间有无技术参数所规定的电压 。若无,请检查外部线路;若有,请与销售商或专业维修人员联系。
2、开、关时间不合乎要求。
请检查该控制仪经纬度及延时和提前设定是否正确,若不正确请重新设定,否则检查工作方式及开、关灯时间(即按“检A”或“检B”键)若不正确请重新设定。
3、有显示但时钟停止。
关断电源,过几秒再接通电源。如仍未解除故障,请与销售商或专业维修人员联系。
、时钟正常但控制仪失控。
按3处理。若仍未解除故障,请与销售商或专业维修人员联系。
