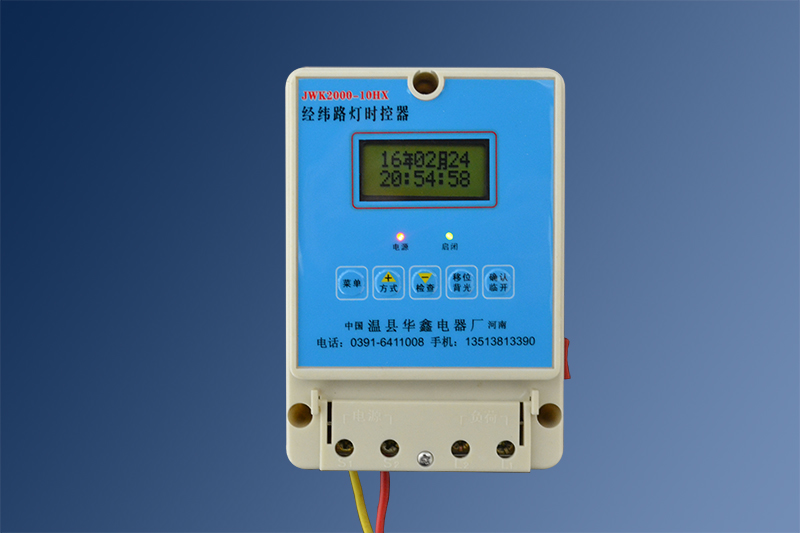

JWK2000 - 10HX型经纬路灯时控器
详细说明

  简介

  JWK2000-10HX型经纬路灯时控器,以高性能CPU为微机核心,以高精度时间集成芯片为计时元件,以低功耗点阵液晶模块为显示器,程序以菜单操作方式,具有调整简单、易懂、方便用户等特点。微机内储存有根据紫金山天文台提供的全国各地日出日落标准时刻计算表,用户根据自己所需设定本地区经纬度后,微机可自行运算出每天的最佳开关灯时间,达到及时的开启和关闭所控制的电器设备。该仪器具有走时准确、控制灵敏、抗干扰能力强、安装方便、免于维护、能耗低等显著特点。是光敏型和定时控制器的升级换代产品。广泛适用于城市、乡村、工矿、学校、企事业单位的路灯、广告灯等电器的自动控制。达到既节省人力,又节省能源的目的,是您理想的智能控制设备。

  目录

  1、技术参数

  2、安装方法

  3、使用方法

  4、故障解除

  安全指导:

  □该控制仪第一次投入使用前需设定本地区经纬度和工作方式。

  □控制仪应放置在通风干燥无爆炸介质处,避免阳光直射。

  □受控负载应加装5~10A熔断器,以防损坏内部触点及发生意外。

  □除了在本指南中说明之外,不要试图自己打开修理,损坏内部元件。

  请阅读本指南,正确使用我厂产品,并保留以备咨询。

  一、技术参数

  1、具有百年日历功能。

  2、掉电走时6年(累计),掉电后内部程序维持正常运行,以保存所设定数据不变。

  3、走时误差5~10秒/月(0℃~40℃)。

  4、电源220VAC±10% 50HZ。

  5、功耗≤2W。

  6、触点容量 10A/220VAC(当负载大于1000W时,可加装交流接触器等扩展功率)。

  7、体积125×88×50mm。

  8、重量0.45kg。

  9、工作环境温度-20℃~55℃。

  10、经纬度范围(中国境内)。

  二、安装方法

  1、接线方法:(下图所示)

  端子S1、S2为电源端子(220VAC/50HZ),其中端子S1为输入火线(加装5~10A熔断器),端子S2为零线,端子L2为输出零线,端子L1为输出火线。

  如受控负载线圈为220VAC,一端接L1输出火线(加装5~10A熔断器),另一端接L2零线即可。

  如受控负载线圈为380VAC,一端接L1输出火线(加装5~10A熔断器),另一端与另一相火线连接即可。

  2、固定方法(下图所示)

  控制仪应安装在控制箱内,不宜户外安装,以免雨水渗入,造成控制仪的损坏。

  三、使用方法:

  1、工作状态

  该时控器上电后进行自检,在检测状态时显示(见图一)。自检结束后,第一行显示年月日,第二行显示时分秒(见图二),时控器已进入正常工作状态。

  2、时间设定(当前年、月、日、时、分、秒)

  ①菜单(时间闪动)→②确认(年月日)→③如年、月、日正确按“确认”键进入下一步调整,若不正确用“+”“-”“移位”键分别将年、月、日调整至正确值→④确认(时分秒)→⑤如时、分、秒正确按“确认”键完成对时间的调整,若不正确用“+”“-”“移位”键分别将时、分、秒调整至正确值→⑥确认,完成对时间的调整。

  3、经纬度设定

  ①菜单→②移位(经纬闪动)→③确认(经度闪动)用“+”“-”键将本地区经度调整至正确值→④移位(纬度闪动)用“+”“-”键将本地区纬度调整至正确值(本机所设经度和纬度均采用整数)。→⑤确认,完成对经度和纬度的设定。

  注:菜单键说明,在实际操作中,如按菜单键后,无论移位到哪一项时如不需调整,再按一次菜单键恢复正常运行界面即可。

  4、工作方式设定

  (1)全夜灯设定

  ①菜单→②用“移位”键移至方式→③确认(全夜闪动)→④再次确认后显示(图三)第二行(XX:XX自开),为计算机计算出当天的日落自动开灯时间,第一行(全夜0分)(0闪动),用“+”键可在0~50分钟内任意调整日落后多少分自动开灯。如加15分,即日落时间+15分钟为当天的自动开灯时间,且今后每天都是日落后15分钟自动开灯,根据各个城市对开灯迟早的要求不同,自行调整。→⑤确认后界面显示(图四)第二行(XX:XX自关),为计算机计算出当天的日出自动关灯时间,第一行(全夜0分)(0闪动),用“-”键可在0~50分钟任意调整日出前多少分自动关灯,如减30分即日出前30分钟为当天的自动关灯时间,且今后全夜灯都是每天日出前30分钟自动关灯→⑥确认,完成对全夜灯的设定。

  半夜灯设定

  ①菜单→②用移位键移至方式(方式闪动)→③确认→④用移位键移至半夜(半夜闪动)→⑤确认(半夜灯开灯方式调整与全夜灯开灯方式相同)→⑥再确认显示(图五)用“+”“—”“移位”键调整半夜定时关灯时间(半夜定时关灯下限凌晨4点整)→⑦确认完成对半夜灯的调整。

  两段灯设定

  ①菜单→②用移位键移至方式(方式闪动)→③确认→④用移位键移至两段(两段闪动)→⑤确认(两段灯开灯方式与全夜灯开灯方式相同)→⑥再确认显示(图六),用“十”“—”“移位”键调整第一次定时关灯时间(半夜灯第一次关灯下限2点整)→⑦确认显示(图七),用十”“—”键设定第二次自动开灯X小时(本机设定二次开灯时间最少1小时,如设定开灯1小时即天亮关灯前1小时开灯,如设定开灯1.5 小时,即天亮关灯前1.5小时自动开灯,最大值为天亮前2小时开灯)。→⑧确认(两段灯黎明关灯调整与全夜黎明自动关灯方式相同)→⑨确认,完成对两段灯的调整。

  注:在实际操作中,本机设有调整工作方式快捷键,即面膜上的方式键,如不需调整北京时间和经纬度,按方式键可直接进入对工作方式的调整,如不调整再按一次方式键恢复正常运行。

  5、检查

  时间、经纬、工作方式所有数据设置完毕后,按“检查”键可检查开关灯方式是否正确,如不正确重新设置。

  6、临时开关

  (1)当需要临时开关灯时(如路灯检修)按“临开”键即合闸送电,再按一下将拉闸断电。

  (2)在临时合闸状态下控制仪将正常判断开关灯时间,如路灯检修后已经接近开灯时间,无需再按“临开”,微机将正常地开启和关闭路灯。

  四、故障解除

  1、控制仪不工作窗口无显示。

  请检查1、2端子之间有无技术参数所规定的电压 。若无,请检查外部线路;若有,请与销售商或专业维修人员联系。

  2、开、关时间不合乎要求。

  请检查该控制仪经纬度设定是否正确,若不正确请重新设定,否则检查工作方式及开、关灯时间,若不正确请重新设定。

  3、有显示但时钟停止。

  关断电源,过几秒再接通电源。如仍未解除故障,请与销售商或专业维修人员联系。

  4、时钟正常但控制仪失控。

  按3处理。若仍未解除故障,请与销售商或专业维修人员联系。

  温县华鑫电器厂

  面板上按键说明

  1、菜单键:用于调整时的指令键;

  2、(+)方式键:调整时用于加数键 ,只调整工作方式时可作为调整工作方式的快捷键;

  3、(一)检查键:调整时用于减数键,调整结束后用于检查所调整的工作方式是否正确;

  4 、移位、背光键:调整时用于移位,正常工作状态下用于指令液晶背光;

  5、确认、临开键:调整时用于确认,正常工作状态下用于临时开关灯的指令键。
